  • ДАТЧИКИ ТЕХНОЛОГИЧЕСКИХ ПАРАМЕТРОВ БУРЕНИЯ
           Датчики, входящие в комплекс датчиков технологических параметров бурения системы ГЕОТЕК, интеллектуальные. Они выполнены в виде микропроцессорных устройств Имя датчика, его заводской номер, прикладное программное обеспечение, результаты настройки и калибровки записаны в его внутренней энергонезависимой памяти. Выходным сигналом датчиков является цифровое значение текущей физической величины измеряемого параметра.

           Работа датчиков осуществляется под управлением встроенного (записанного в энергонезависимой памяти) программного обеспечения (ПО), в соответствии с введенными настройками. Настройка датчиков производится с помощью прикладного программного обеспечения, установленного на ПЭВМ. При подключении датчики автоматически распознаются системой и не требуют настройки.

           Датчики состоят из первичных преобразователей сигнала, измеряющих физический параметр прямо соответствующий технологическому параметру бурения или функционально определяющий его, и микропроцессорных преобразователей сигнала, которые преобразуют сигналы первичных преобразователей в цифровые сигналы значений контролируемых технологических параметров бурения стандарта EIA RS-485. Кроме того, микропроцессорные преобразователи сигнала обеспечивают первичные преобразователи электрическим питанием.

    Конструктивно датчики выполнены в двух видах:
    Рабочая температура датчиков от -50 до +60оС.
    Выходной сигнал - цифровой сигнал стандарта EIA RS-485.

    В состав комплекса входят:

    Газоанализатор Датчик момента на роторе
    Датчик веса Датчик момента на ключе
    Датчик газа Датчик плотности
    Датчик давления Датчик сопротивления и температуры
    Датчик оборотов лебедки Датчик расхода
    Датчик потока Датчик уровня
    Датчик ходов насоса и оборотов ротора

          Выпускаются варианты датчиков, предназначенные для их использования вне систем ГЕОТЕК. Напряжение питания и вид выходного сигнала (аналоговый или цифровой по определенному протоколу) оговариваются требованиями заказчика. Наиболее простой и дешевый вариант - это питание постоянным током напряжением от 12 до 24 В и аналоговый выходной сигнал 4-20 мА. Настройка и калибровка в этом случае производится путем подключения датчика через USB-порт к ПЭВМ с установленным на нем прикладным ПО. ПО входит в комплект поставки.

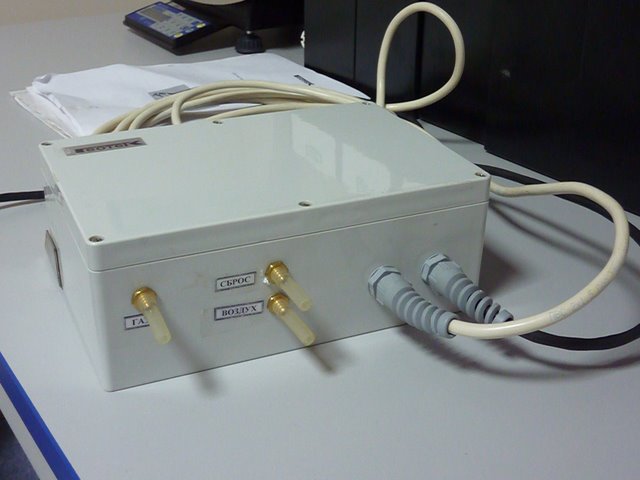

    УСТРОЙСТВО КОНТРОЛЯ СОДЕРЖАНИЯ ГАЗОВ В БУРОВОМ РАСТВОРЕ ICS SG

    Характеристики:

    Анализируемый газ метан
    Предел обнаружения, абс. проц 0,001
    Предел измерения, абс. проц 20
    Предел основной допускаемой погрешности, % от текущего значения параметра 10
    Время выхода на режим, мин. 15, не более
    Напряжение питания сети переменного тока, В 220 ± 20%
    Частота переменного тока, Гц 50 ± 10%
    Средняя потребляемая мощность, Вт 40, не более


    Комментарий

         Устройство обеспечивает непрерывный контроль содержания углеводородных газов (преимущественно метана) в буровом растворе. Его особенностью является малое время реакции на повышение концентрации УВ газов в буровом растворе за счет расположения анализатора на буровой непосредственно вблизи от дегазатора.

         Подача исследуемой газовой смеси из дегазатора осуществляется встроенным микронасосом. В анализаторе предусмотрен контроль нулевых показаний путем подачи на его вход чистого воздуха. Включение микронасоса и управление переключением электроклапана на входе анализатора осуществляется по команде ПЭВМ. Выход анализатора может быть использован для подачи газовой смеси по газовой линии на хроматограф с расходом 1 л/мин.

         Устройстве контролирует расход и влажность исследуемой газовоздушной смеси и выдает сообщение о превышении установленных допустимых пределов.
    Модификация 00 Модификация 00 Модификация 00 - в работеМодификация 01 - в работе

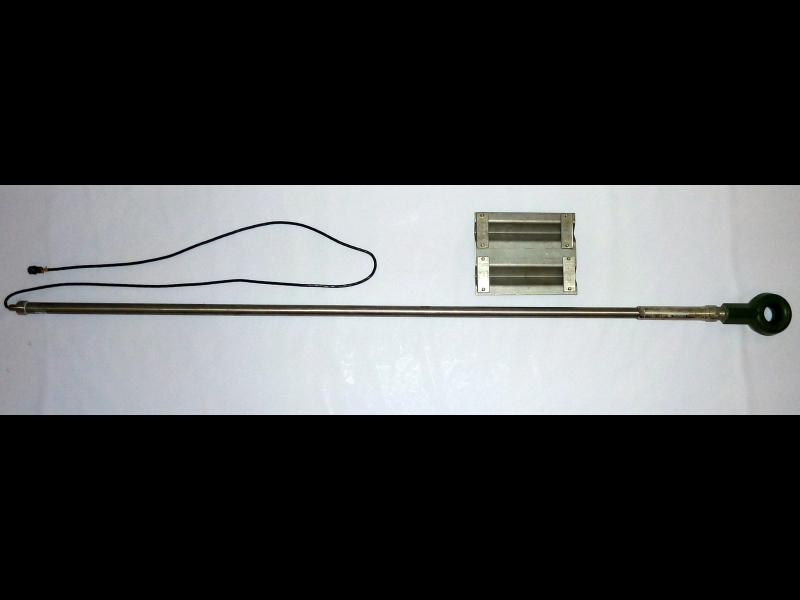

    ДАТЧИК НАТЯЖЕНИЯ НЕПОДВИЖНОЙ ВЕТВИ ТАЛЕВОГО КАНАТА (ДАТЧИК ВЕСА) ICS SW

    Характеристики:

    Диапазон измерений силы натяжения талевого каната, кН (тс)
    Модификация 00
  • при высоте неподвижных опор 5 мм
  • от 0 до 300 (30)
  • при высоте неподвижных опор 11 мм
  • от 0 до 150 (15)
    Модификация 01 от 0 до 227 (22.7)
    Пределы допускаемой основной приведенной погрешности (от верхнего предела диапазона измерений), %
    Модификация 00 ±1%
    Модификация 01 ±0.2%
    Ток потребления, мА 20, не более


    Комментарий

         Датчик предназначен для косвенного измерения веса инструмента подвешенного на крюке талевого блока буровой установки путем измерения силы натяжения неподвижной ветви талевого каната.

         Спуск бурового оборудования в скважину, поддержание его на весу и подъем осуществляется с использованием бурового полиспаста - талевой системы. Измерение натяжения неподвижной ветви талевого каната, с учетом оснащения талевой системы, позволяет определять следующие технологические параметры бурения: “Вес на крюке” и “Нагрузка на долото”. Датчик выпускается в двух видах.
    • Модификация 00 - микропроцессорный преобразователь датчика смонтирован в его корпусе. Датчик монтируется датчик на талевом канате буровой установки вблизи узла крепления его неподвижной ветви. В датчике осуществляется тензометрическое измерение напряжения корпуса, возникающего при его деформации усилием натяжения каната, перепущенного через три опоры. Микропроцессорный преобразователь датчика смонтирован в его корпусе.
    • Модификация 01 – состоит из двух частей первичного преобразователя (преобразователя усилия растяжения) и микропроцессорного преобразователя сигнала Первичный преобразователь датчика монтируется в устройство крепления неподвижной ветви талевого каната и измеряет усилие растяжения в устройстве крепления, вызванное натяжением каната.
    ДАТЧИК ГАЗА ICS SA

    Характеристики:

    Анализируемый газ (газы):
    Модификация 01 метан
    Модификация 02 сероводород
    Предел измерения:
    Модификация 01 - метан, абс. проц от 0,001 до 15
    Модификация 02 - сероводород, мг/м3 от 1,5 до 600
    Предел допускаемой погрешности:
    Для модификации 01 (метан) предел допускаемого значения относительной погрешности от текущего значения параметра, % ± 15
    Для модификация 02 (сероводород) предел допускаемого значения основной абсолютной погрешности, мг/м3 ± 1,5
    Время выхода на режим, мин 15, не более
    Ток потребления, мА
    Модификация 01 40, не более
    Модификация 02 20, не более


    Комментарий

         Датчик газа предназначен для непрерывного контроля в зависимости от модификации метана (01) и сероводорода (02) в атмосфере буровой установки. В зависимости от модификации в датчике установлены детектор метана или сероводорода. Детектор изменяет свои электрические свойства пропорционально концентрации измеряемого им газа. Сигнал детектора обрабатывается микропроцессорным преобразователем сигнала и выводится в виде цифрового сигнала стандарта EIA RS-485.

         Место установки датчика выбирается в зависимости от физических свойств измеряемого газа. Метан – газ легче воздуха. Поэтому датчик метана должен устанавливаться над источником его поступления из раствора в атмосферу буровой установки (желоб, карман перед виброситами, емкость и т. п.). С целью уверенной регистрации малых объемов поступления метана из бурового раствора (начальная стадия газопроявления) место установки датчика следует выбирать как можно ближе к устью. Для организации постоянного притока метана к датчику используется устройство, создающее «тягу» газовой смеси, выполненное в виде вертикально установленной трубы с отводом для установки датчика, нижний конец которой устанавливается вблизи источника поступления газа. Сероводород – газ тяжелее воздуха. Поэтому датчик сероводорода устанавливается ниже уровня открытой части циркуляционной системы вблизи ее самого низко расположенного края, через который будет «перетекать» тяжелый газ, выделившийся из раствора.

    Граничные содержания сероводорода в атмосфере буровой установки:
    • 1.5 мг/м3 - предел обнаружения датчика – наличие загазованности;
    • 3 мг/м3 – опасность постоянного нахождения персонала в зоне загазованности;
    • 10 мг/м3 – персоналу запрещено находиться в зоне загазованности без противогаза;
    Граничное значение для метана:
    • 5% смесь метана с воздухом взрывоопасна (гремучий газ).
    ДАТЧИК ДАВЛЕНИЯ ICS SP

    Характеристики:

    Пределы допускаемой основной приведенной погрешности, % ±0,5
    Ток потребления, мА 40, не более


    Комментарий

         Датчик давления предназначен для измерения давления в элементах оборудования буровой установки, что позволяет получить информацию о таких технологических параметрах как давление в нагнетательной линии (манифольде) буровых насосов, давление в затрубном пространстве при закрытом превенторе, момент свинчивания обсадных труб.

         Для измерения давления в нагнетательной линии (манифольде) буровых насосов и давления в затрубном пространстве используется датчик ICS SP с пределом измерения 35 МПа, который монтируется в гидравлическую линию измерения давления. Для измерения момента свинчивания обсадных труб используется датчик ICS SP с пределом измерения 10 МПа, который монтируется в гидравлическую линию показывающего прибора машинного подвесного ключа.

         Датчик состоит из первичного преобразователя давления и микропроцессорного преобразователя сигнала.
    Модификация 01 Модификация 01 Модификация 02Модификация 01 - в работеМодификация 02 - в работе
    ДАТЧИК ОБОРОТОВ ЛЕБЕДКИ ICS SR

    Характеристики:

    Диапазон скоростей вращения датчика, оборотов/ мин от 0 до 1800
    Диапазон измерения датчика, оборотов от -800 до +800
    Пределы основной допускаемой абсолютной погрешности, оборотов
    Модификация 01 (N – количество магнитов на ленте) ± 1/N; не более
    Модификация 02 (при монтаже на валу) ± 0,05; не более
    Ток потребления, мА 20, не более


    Комментарий

         Датчик предназначен для измерения углового перемещения (вращения) механизмов буровой установки. Он используется в качестве датчика положения талевого блока, а так же датчика скорости вращения ротора. Его показания используются для получения информации скорости движения колонны бурильных и обсадных труб, положении нижнего конца колонны бурильных или обсадных труб над забоем, глубине скважины.

         Датчик состоит из двух частей первичного преобразователя (импульсного датчика) и микропроцессорного преобразователя сигнала

    Первичный преобразователь (импульсный датчик) выпускается в двух видах.
    • Модификация 02 - в виде диска, монтируемого на вал лебедки под устройство подачи воздуха в тормозную систему лебедки.
    • Модификация 01 - в виде из двух частей. Одна часть в виде ленты монтируется на механизм, перемещение которого необходимо измерять. Другая часть датчика выполнена в виде корпуса, и монтируется на неподвижном основании в непосредственной близости от лены.

         При вращении диска (модификация 02) или перемещении ленты (модификация 01) на выходе импульсного датчика формируется импульсы, количество которых пропорционально углу поворота диска, а фазовый сдвиг указывает на направление движения.

         В микропроцессорном преобразователе сигнала сигнал импульсных датчиков перемещения с помощью микроконтроллера преобразуются в цифровой сигнал текущего значения измеряемого параметра, передаваемый по двухпроводной линии связи EIA RS-485.
    Модель 006 Модель 006 Модель 006_1Модель 006 - в работеМодель 006_1 - в работе
    ДАТЧИК ПОТОКА ICS SF

    Характеристики:

    Диапазон измерений угла отклонения лопатки от вертикали от 0 до 75°
    (от 0 до 100%)
    Пределы допускаемой основной приведенной погрешности измерений угла отклонения лопатки, % ±5,0; не более
    Ток потребления, мА 15, не более


    Комментарий

         Датчик предназначен для непрерывного контроля величины потока бурового раствора в элементах циркуляционной системы буровой установки на выходе из скважины.

         Контроль величины потока производится путем измерения угла отклонения лопатки датчика от вертикали под действием потока бурового раствора.

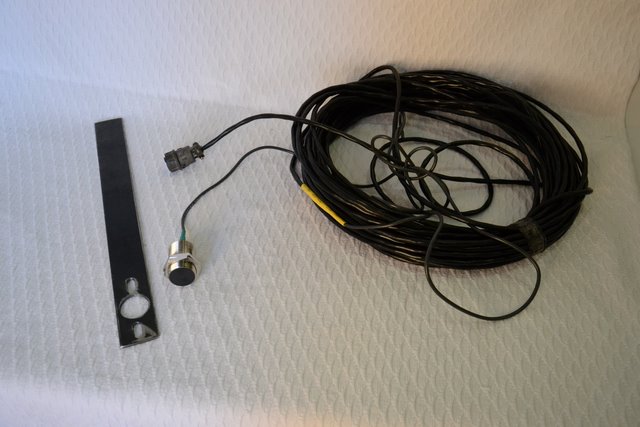

    ДАТЧИКИ ХОДОВ ПОРШНЕЙ БУРОВЫХ НАСОСОВ И ОБОРОТОВ РОТОРА ICS SS

    Характеристики:

    Тип выходного преобразователя N/O PNP
    Максимальная частота срабатываний, Гц 400
    Максимальное расстояние срабатывания при приближении стальной пластины размером 30*30*1 мм., мм 10
    Максимальное расстояние срабатывания в % к максимальному расстоянию для стали:
    Алюминий 40
    Латунь 30


    Комментарий

         Бесконтактный датчик предназначен для измерения числа ходов буровых насосов и оборотов ротора является индуктивным детектором наличия металла. Он подключается к сети комплекса ГЕОТЕК через блок импульсный ICS F.

    Информация этих датчиков используется для вычисления следующих параметров бурения:
    • Расход бурового раствора на входе в скважину.
    • Общий объем закаченного бурового раствора.
         Кроме того, датчик может использоваться для измерения скорости вращения и общего числа оборотов стола ротора и других вращающихся приводов механизмов буровой установки

         Изделие не имеет взрывозащищенного исполнения. Относится к оборудованию общего назначения и должно размещаться вне взрывоопасных зон помещений и наружных установок.
    ДАТЧИК МОМЕНТА НА РОТОРЕ С МЕХАНИЧЕСКИМ ПРИВОДОМ (ИЗМЕРИТЕЛЬ МОМЕНТА СКРУЧИВАНИЯ ВАЛА ПРИВОДА) ICS SM 006

    Характеристики:

    Диапазон измерений момента скручивания вала, кНм (тс*м) от 0 до 20 (2)
    Диапазон измерений момента стола ротора при его коэффициенте передачи 3,96, кНм (тс*м) от 0 до 79,2 (7,92)
    Пределы допускаемой основной приведенной погрешности, % ±3
    Ток потребления, мА 40, не более


    Комментарий

         Датчик предназначен для непрерывного измерения крутящего момента стола ротора с механическим приводом. Измерение момента скручивания вала привода ротора осуществляется с помощью тензометрического первичного преобразователя.

         Крепление первичного преобразователя к валу осуществляется с помощью шпилек, которые монтируются на валу сваркой с использованием специального технологического устройства для фиксации шпилек при сварке.

         Питание первичного преобразователя и передача его сигнала осуществляется системой приема-передачи сигнала, состоящей из двух микропроцессорных приемопередатчиков: одного, смонтированного на валу вблизи первичного преобразователя, и второго, смонтированного на кронштейне вблизи вала. Максимальное расстояние питания и передачи 70 мм, оптимальное 40 мм. Питание первичного преобразователя и прием его сигнала осуществляется даже при остановке вала.
    ДАТЧИК МОМЕНТА НА РОТОРЕ С МЕХАНИЧЕСКИМ ПРИВОДОМ (ИЗМЕРИТЕЛЬ СЖАТИЯ КРЕПЛЕНИЯ РЕДУКТОРА ПРИВОДА) ICS SM 005

    Характеристики:

    Диапазон измерений силы сжатия, кН (тс) от 0 до 100 (10)
    Допустимая перегрузка (от верхнего значения диапазона), % 120
    Предельная перегрузка (от верхнего значения диапазона), % 150
    Пределы допускаемой основной приведенной погрешности, % ±3
    Ток потребления, мА 50, не более


    Комментарий

         Датчик предназначен для непрерывного косвенного измерения крутящего момента стола ротора с механическим приводом , включающим «качающийся редуктор». Датчик измеряет возникающую при вращении ротора силу давления «пяты» «качающегося редуктора» на основание буровой площадки при известном «плече» этой силы и передаточном числе от выходного вала редуктора до стола ротора.

    Датчик состоит из первичного преобразователя усилия и микропроцессорного преобразователя сигнала.
    ДАТЧИК МОМЕНТА НА РОТОРЕ С ЭЛЕКТРИЧЕСКИМ ПРИВОДОМ (ИЗМЕРИТЕЛЬ ТОКА В ЭЛЕКТРОПРИВОДЕ) ICS SM I 004

    Характеристики:

    Диапазон измерений тока, А от 0 до 200
    Максимальная нелинейность функции преобразования, % от верхнего предела измерения ±3
    Ток потребления, мА 40, не более


    Комментарий

         Датчик предназначен для непрерывного косвенного измерения крутящего момента стола ротора с электрическим приводом путем измерения тока в электрическим приводе стола ротора.

         Датчик состоит из первичного преобразователя тока и микропроцессорного преобразователя сигнала.
    Модификация 02 Модификация 02 Модификация 01Модификация 02 - в работеМодификация 01 - в работе
    ДАТЧИК МОМЕНТА НА КЛЮЧЕ С МЕХАНИЧЕСКИМ ПРИВОДОМ (ИЗМЕРИТЕЛЬ НАТЯЖЕНИЯ ТРОСА ПРИВОДА) ICS SK

    Характеристики:

    Диапазон измерений силы натяжения, кН:
  • Для датчика устанавливаемого в разрыв неподвижной ветви троса (модификация 01)
  • от 0 до 50
  • Для датчика накладываемого на неподвижную ветвь троса (модификация 02)
  • от 0 до 100
    Допустимая перегрузка (от верхнего предела выбранного диапазона измерений), % 120
    Предельная перегрузка (от верхнего предела выбранного диапазона измерений), % 150
    Пределы допускаемой основной приведенной погрешности (от верхнего предела выбранного диапазона измерений), % ±3
    Диаметр троса, мм 20, не более
    Ток потребления, мА 50, не более


    Комментарий

         Датчик предназначен для измерения натяжения троса привода ключа машинного подвесного. При спуске обсадной колонны в скважину резьбы обсадных труб «докрепляют» машинным подвесным ключом. Слабое свинчивание обсадных труб или «перенапряжение» их резьбы приводят к слому обсадной колонны при спуске или к потере герметичности после спуска. В целях избежания подобных осложнений контролируют величину момента свинчивания обсадных труб машинным подвесным ключом

         Датчик состоит из двух частей - первичного преобразователя усилия и микропроцессорного преобразователя сигнала первичного преобразователя.

    Датчик выпускается в двух модификациях.
    • Модификация 01 - Первичный преобразователь с помощью проушин и скоб «заделывается» в разрыв неподвижной ветви троса привода машинного подвесного ключа и непосредственно измеряет натяжение каната.
    • Модификация 02 - В первичном преобразователе неподвижная ветвь троса привода машинного подвесного ключа перепущена между крайними опорами и средней опорой, при этом натяжение каната вызывает возникновение напряжений в корпусе первичного преобразователя, которые преобразуется в сигнал, пропорциональный усилию натяжения.

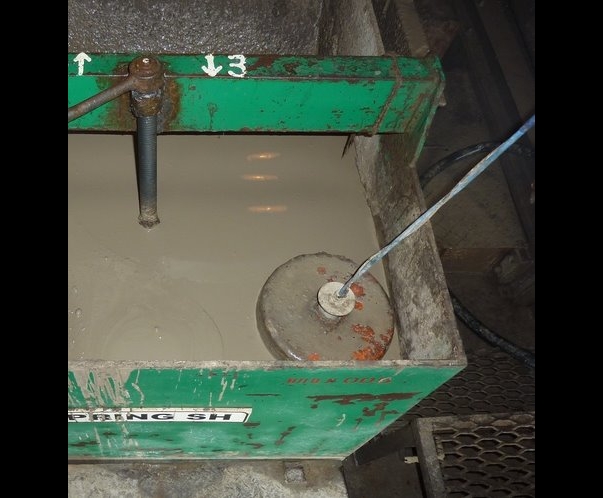

    ДАТЧИКИ ПЛОТНОСТИ БУРОВОГО РАСТВОРА ICS SD

    Характеристики:

    Диапазон измерений, г/см3 от 0,8 до 2,6
    Пределы допускаемой основной приведенной погрешности измерений, %
    Модель 00 ±1,0
    Модель 01 ±1,5
    База измерения, мм
    Модель 00 400
    Модель 01 250
    Наименьшая глубина погружения, мм
    Модель 00 488
    Модель 01 333
    Ток потребления, мА 20, не более


    Комментарий

         Датчик предназначен для измерения плотности бурового раствора в элементах циркуляционной системы буровой установки. Безаварийное бурение в сложных условиях невозможно без контроля параметров, определяемых с помощью данного датчика:
    • плотности бурового раствора на входе в скважину
    • плотности бурового раствора на выходе из скважины

         Измерение плотности производится дифманометрическим способом путем измерения разницы гидростатического давления раствора на постоянной базе измерения (разнице глубины погружения).

         Измерение разницы гидростатического давления осуществляется первичным преобразователем разности давления. Плюсовая и минусовая камеры преобразователя разности давления гидравлическими линиями соединены с мембранными блоками, которые выполняют функцию разделения гидравлической линии и жидкости, плотность которой измеряется, а расстояние между мембранными блоками формирует базу измерения.
    ДАТЧИК РАСХОДА БУРОВОГО РАСТВОРА (РАСХОДОМЕР) ICS SQ

    Характеристики:

    Диапазон измерений линейной скорости потока жидкости, м/с от 0 до 15
    Предел допускаемой относительной погрешности, % от текущего значения параметра ±5%
    Ток потребления, мА, не более 100


    Комментарий

         Датчик предназначен для измерения расхода бурового раствора в элементах циркуляционной системы буровой установки.

         Датчик состоит из двух первичных преобразователей (излучателей), измерительной рамы для крепления датчика на трубе и микропроцессорного преобразователя сигналов. Первичные преобразователи с помощью измерительной рамы монтируются на образующей трубного элемента циркуляционной системы, в котором необходимо измерять расход бурового раствора.

         Сигнал, излучаемый одним преобразователем, проходил через стенку трубы и буровой раствор, отражался от противоположной стенки и через буровой раствор и стенку трубы принимался вторым преобразователем. Микропроцессорный преобразователь сигнала поочередно подает ультразвуковые импульсы на первичные преобразователи, измеряет время их прохождения, определяет линейную скорость потока раствора и вычисляет объемный расход.
    Модификация 01 Модификация 01 Модификация 01Модификация 02Модификация 02 - в работе
    ДАТЧИК УДЕЛЬНОГО ЭЛЕКТРИЧЕСКОГО СОПРОТИВЛЕНИЯ (РЕЗИСТИВИМЕТР) ICS SC

    Характеристики:

    Диапазон измерений:
  • Удельного электрического сопротивления, Ом•м
  • от 0,01 до 8,3
  • Удельной электрической проводимости, См/м
  • от 100 до 0,12
    Пределы допускаемой основной абсолютной погрешности измерений электрической проводимости, См/м ±0,1
    Наименьшая глубина погружения верхнего края чувствительного элемента, мм 5, не менее
    Ток потребления, мА 20, не более


    Комментарий

         Датчик предназначен для определения удельного электрического сопротивления бурового раствора в элементах циркуляционной системы буровой установки методом измерения его электрической проводимости (электропроводности). Величина удельного электрического сопротивления бурового раствора [Ом•м] определяется пересчетом из измеренного значения удельной проводимости и приводится к температуре 20? с использованием показаний встроенного термодатчика.

         Измерение электропроводности производится индуктивным методом. Первичный преобразователь датчика состоит из двух тороидальных катушек, заключенных в трубообразный корпус. На одну из катушек подается переменное напряжение, а во второй измеряется ток, пропорциональный электропроводности окружающей среды (раствора в который помещен первичный преобразователь). В тело первичного преобразователя вмонтирован термодатчик. Токовый сигнал тороидальной катушки и сигнал термодатчика подаются на вход микропроцессорного преобразователя сигналов, где обрабатываются и выводятся в виде цифрового сигнала стандарта EIA RS-485, соответствующего электрической проводимости окружающей среды.

    Датчик выполнен в двух модификациях:
    • модификация 01 - датчик для измерения электропроводности бурового раствора в приемных емкостях, выполнен на штанге;
    • модификация 02 - датчика для измерения электропроводности бурового раствора в емкости перед виброситами, выполнен на поплавке.
    ДАТЧИКИ УРОВНЯ БУРОВОГО РАСТВОРА ICS SL

    Характеристики:

    Диапазон измерений (расстояние от поверхности излучателя до отражающей поверхности), м от 0,35 до 6
    Пределы допускаемой основной абсолютной погрешности, м ±0,003
    Ток потребления, мА 15, не более


    Комментарий

         Представляет собой ультразвуковой датчик? предназначенный для измерения уровня бурового раствора в доливочной и приемных емкостях буровой установки.

         Измерение уровня в доливочной емкости позволяет получить информацию об объеме раствора, доливаемого в скважину при подъеме инструмента.

         Измерение уровня бурового раствора в приемных емкостях позволяет контролировать его объем в циркуляционной системе буровой установки при промывке скважины и калибровать канал измерения расхода бурового раствора на входе в скважину по числу ходов поршней буровых насосов во время их запуска.

         Наличие информации об объеме бурового раствора в циркуляционной системе буровой установки, позволяет контролировать поглощения бурового раствора и флюидопроявления на ранней стадии их развития.

         Эффективная микропроцессорная обработка акустического сигнала обеспечивает надежную работу датчика на буровой в условиях всего диапазона температур и влажности среды над зеркалом раствора.
